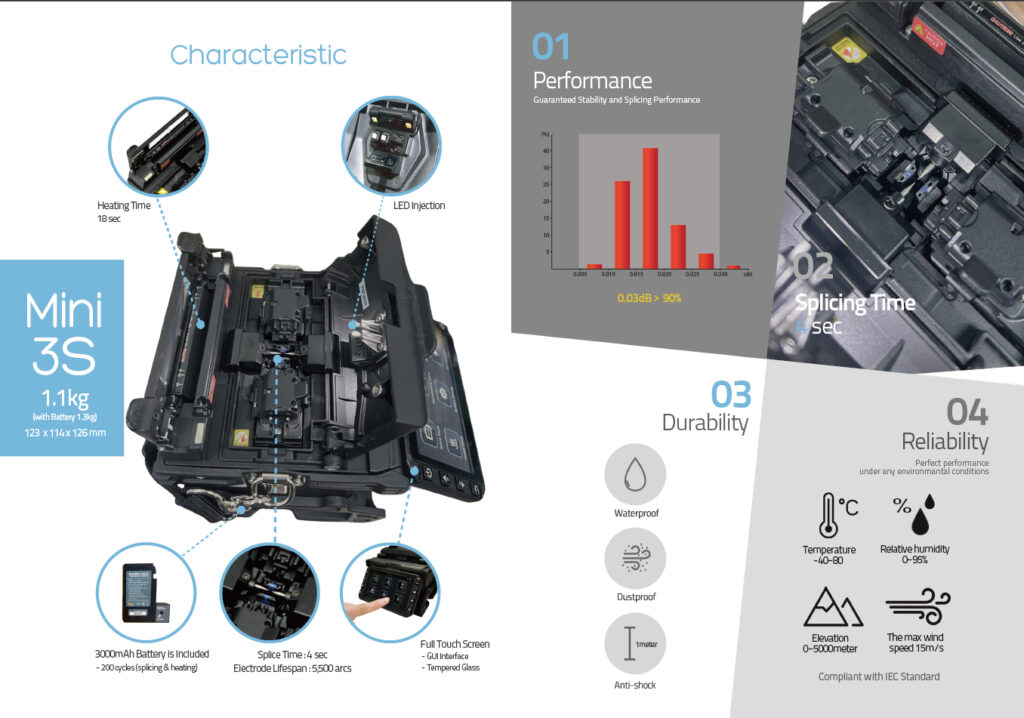

| Spájanie |
| Metóda |
Aktívne zarovnanie (DAA: Digitalizované aktívne zarovnanie) |
| Strata |
SM(0,02dB) / MM(0,01dB) / DS(0,04dB) / NZDS(0,04dB) / G.654(0,04dB) |
| RL |
>50dB |
| Čas |
Rýchle 4 sek. / SM režim 6 sek. |
| Režim |
300 režimov (prednastavené 13 / užívateľské nastavenie 287) |
| Použiteľné vlákno (kábel) |
| Útlm |
Dostupný rozsah: 0,1 – 20dB |
| Typ vlákna |
SM (ITU-T G.652 & G.657), MM (ITU-T G.651), DS (ITU-T G.653), NZDS (ITU-T G.655), CUT-OFF SHIFTED (ITU-T G.654) |
| Priemer povlaku |
100–300 μm |
| Priemer plášťa |
80–150 μm |
| Dĺžka po odrezaní |
<250 μm povlak: 5–16 mm / ≥250 μm povlak: 8–16 mm |
| Zapekania |
| Čas |
Priemerne 18 sek. |
| Režim |
100 režimov (prednastavené 4 / užívateľské nastavenie 96) |
| Použiteľná objímka |
20–60 mm |
| Hardvér |
| Pripojenie (linka k PC) |
Typ C |
| Životnosť elektród |
>5 500 oblúkov |
| Úložisko dát |
Záznam spájania: 10 000 / obrázkov: 2 000 |
| Detekcia vlákna |
Duálna CCD kamera s LED osvetlením |
| Osvetlenie |
LED bodové svetlo |
| Displej |
Farebný 4,3″ LCD s dotykovou obrazovkou (tvrdené sklo) |
| Batéria |
Li-ion 11,1 V 3000 mAh (200 cyklov spájania + zahrievania) |
| Napájanie |
AC 100–240 V vstup alebo DC 12 V 2 A |
| Zobrazenie vlákna (zväčšenie) |
X alebo Y (jediný obraz): 250× / X&Y (duálny obraz): 130× |
| Hmotnosť |
1,1 kg (s batériou: 1,3 kg) |
| Rozmery |
123 × 114 × 126 mm (d × š × v) |
| Ochrana proti vetru |
Max. rýchlosť vetra: 15 m/s |
| Prevádzkové prostredie |
Nadmorská výška: 0–5000 m, teplota: -10 až +50 °C, vlhkosť: 0–95 % RH |
| Skladovacie prostredie |
Teplota: -40 až +80 °C, vlhkosť: 0–95 % RH |
| Test ťahu |
1,96–2,25 N (štandard) |
